CentOS7 からL2TP/IPSec でヤマハRTX830にVPN接続をする

これには随分苦労した。先ずは設定、CentOS7はデフォルトでL2TP/IPSecが無いのでインストール。
# yum -y install NetworkManager-l2tp-gnome
これでNetworkManager-l2tpもインストールされる
でもって右上の電源ボタンをクリックし、更にVPNをクリック、プルダウンが開くのでVPN設定をクリック。VPNの右の方にある+をクリック。開いたウィンドウでLayer 2 Tunneling Protocol (L2TP)をクリック

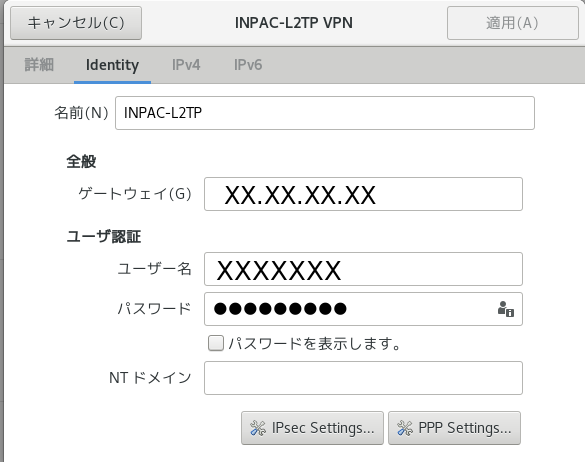

名前は任意、ゲートウェイはVPNサーバーの名前かIPアドレス、ユーザー名とパスワードはサーバーに設定しているもの。そして”IPsec Settings…”をクリック
Pre-shared Keyにはサーバーの設定してある共有鍵を入力。Remote IDは最初は空欄。
これで接続するが、少ししてVPNが自動的にOFFになる。このルーターにはwindows10で繋っがているのでルーターの設定ではなさそう。なので、RTX830のログを見ると
[IKE] respond ISAKMP phase to xx.xx.xx.xxはあるが、その次の[IKE] respond IPsec phase toが無い。という事はローカルからRTX830に接続要求は行っているが、IPsecでつまずいているみたい。
正常時のログは
[IKE] respond ISAKMP phase to xx.xx.xx.xx
[IKE] respond IPsec phase to xx.xx.xx.xx
IP Tunnel[4] Up
[L2TP] TUNNEL[4] connected from xx.xx.xx.xx
[L2TP] TUNNEL[4] tunnel 6020 established
[L2TP] TUNNEL[4] session 47201 established
PP[ANONYMOUS04] Call detected from user ‘xxxxxxxxx’
PP[ANONYMOUS04] PPP/IPCP up (Local: 192.168.xx.xx, Remote: 192.168.xx.xx)
となっている。ここで色々google先生を調べるがもう一つ解らない。中にはグラフィカル設定では繋がらないので、コマンドを設定し接続をしてたりする。
なので、CentOSのログを見る。/var/log/messageを開き調べると何ヵ所か
NetworkManager: 003 “ccb30400-8415-4eb8-89cb-9a2b19bfceff” #1: we require IKEv1 peer to have ID ‘xx.xx.xx.xx’, but peer declares ‘YY.YY.YY.YY’
の表示がある。’xx.xx.xx.xx’はグローバルIPで’YY.YY.YY.YY’はローカルIP。
グローバルIPに接続したが、返って来たIPはRTX830のローカル側のIP。

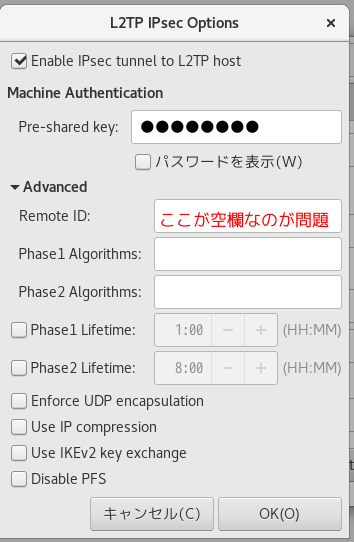

そこでもしかしたらと、2番目の画面の
赤字の所にRTX830のルーターの
ローカルIPを入れ、接続すると、
やっと繋がった、バンザイーイ!!
