11.コンピュータ側電源の製作

24Vから各電圧を作りますが、−5Vは現在のマザーボードではほとんど使用していません。私の手持ちのマザーボードを(5枚ほど)全部調べましたが、全部未使用でしたので、-5vは作らない事にしました。

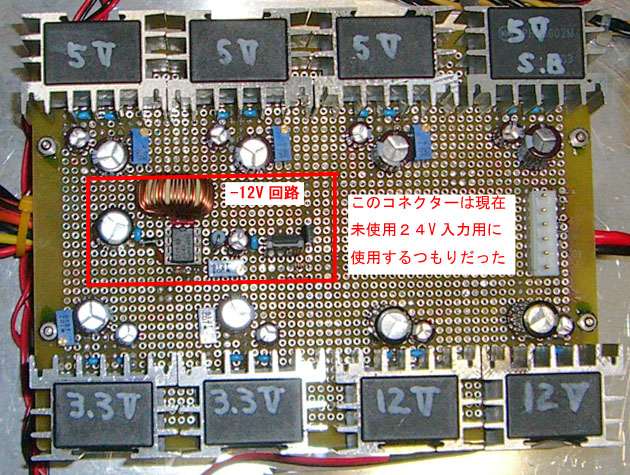

WEBサーバーに使用しているコンピュータの各電圧の最大電流を調べた所、12V:3A, 5V:3.5A, 3.3V:4A, -12V:0.2A, 5VSB(スタンバイ電圧):1A でしたので12V,5V,3.3Vには秋月電子のSW電源モジュールのDC−DCコンバータ HRD12003E(出力5〜24V可変)(5Vからになっていますが、モジュール内部の安定化用ツェナーダーオードは2.5Vですので3.3Vを作れます)を各電圧に2個使用し電圧調整抵抗を入れ各電圧を作り、5VSBは秋月電子で売っていた5V2A(HRD05002E)を使用しましたが、今は売っていないみたい。-12VはMC34063を使用し作りました。
本来使用しているSW電源モジュールは並列運転が出来ませんが、強引に並列にしています。最初は各モジュールに0.1Ω位の抵抗を入れて各モジュールのばらつきを抑えるつもりでしたが、どうも無くてもよさそうなので現在は入れていません。本当は各モジュールに電流計を入れ調べればいいのですが、まだやっていません。
回路図はここをクリックして下さい。(PDFファイルです)
この回路図はマザーボードをつながないと−12Vが出力に出てきますので、マザーボードをつながない時に出力が出ないようにするには10KΩの抵抗を5VSBの出力からPS ON(16ピン)に入れて下さい。

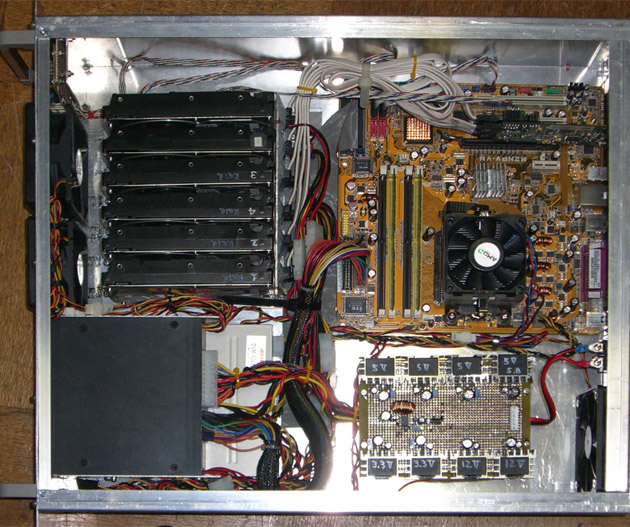

この写真はサンバ・サーバーの写真、WEBサーバーは別にある。又、5Vのモジューは3個付いている。(3個パラがうまく働くか不明、現在の5Vの最大電流は6A以下。又、HighPointのRocketRAID 2300をRaid5で使用していますが、必ずスタッガード・ドライブ・スピンアップ機能をONにして使用の事。これを使用しないと、5V・12Vの最大時の電流容量が不足する。ラックマウント型のケースは自作。
