全回路図は:AllCircuit クリックして下さい。(お詫び、デジタル電流計入力の+−が入れ替わっておりました。訂正2007/5/6)

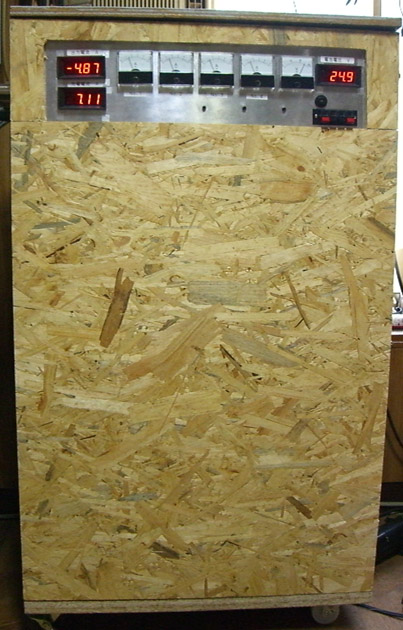

全体写真1 高さはキャスターを入れて102cm、横58cm

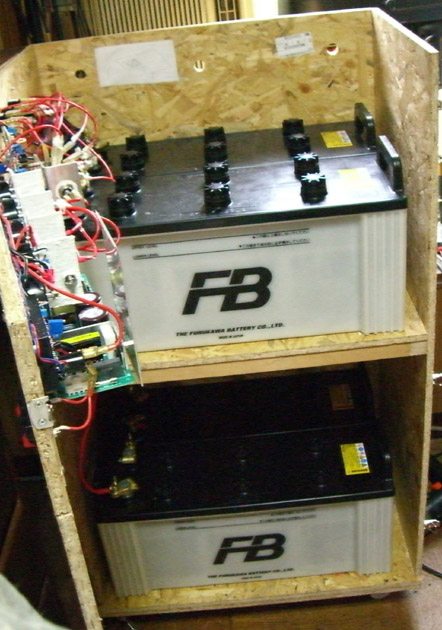

全景2(前扉オープン)SW電源は前面パネルにある2mm厚のアルミ板に放熱を兼ね、

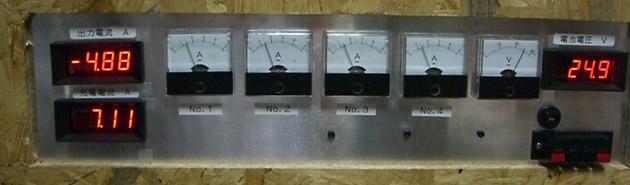

取り付け(モジュールに3mmのタップが3箇所あったのでそれを利用)下の電池には電解液点検のため頭が入る位のスペースが必要表示部(AC100Vより充電中、太陽電池も各1A強充電している


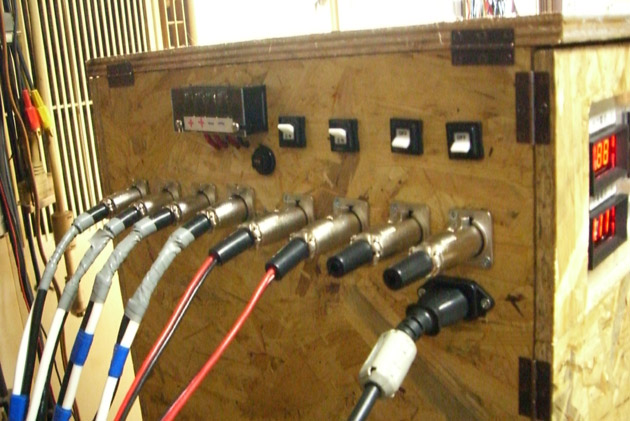

黒いケーブルはSW電源用100V

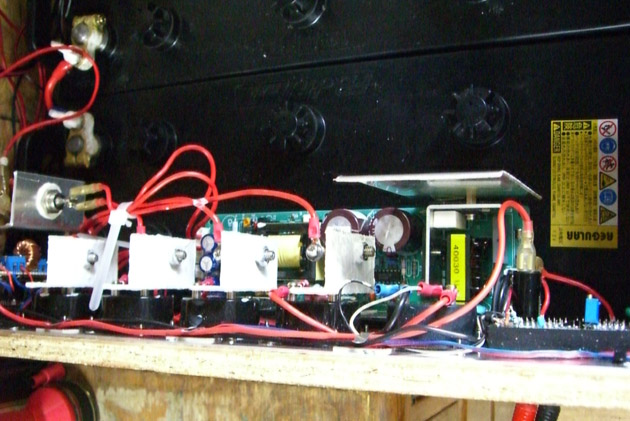

SW電源附近(電源上の白い部品とその左の部品は逆流防止用SBDr(ショットキーバリヤダイオード)。
アルミのLアングルに白い液体ゴムを塗り、絶縁)

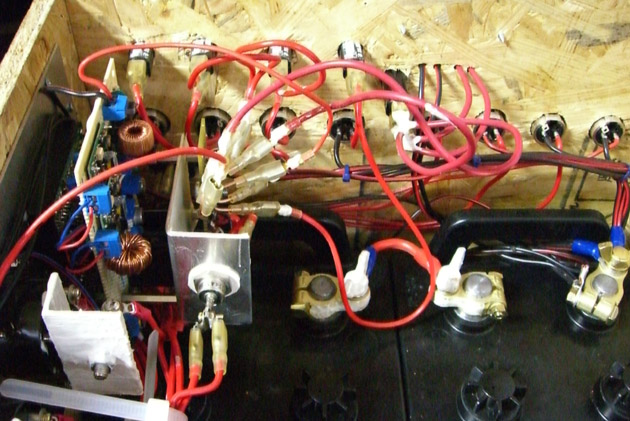

制御回路付近(右のダイオードはSW電源用SBDr、アルミのアングルとは放熱ゴムで絶縁)
